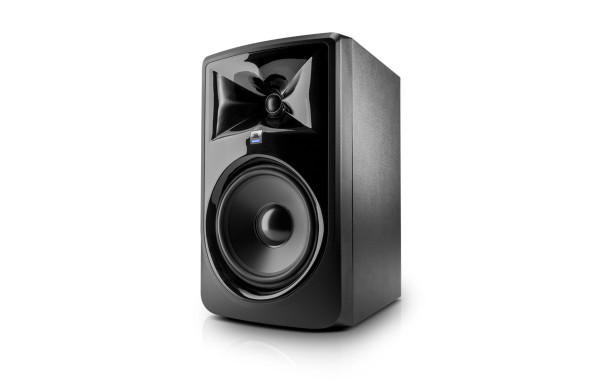

JBL 308P MkII — активный двухполосный студийный монитор серии 3 Series MkII с 8-дюймовым НЧ-динамиком и 1-дюймовым ВЧ-динамиком с мягким куполом. Запатентованный волновод Image Control, разработанный на основе технологий референсного монитора JBL M2, обеспечивает детальную стереопанораму и широкую зону прослушивания, а фазоинвертор Slip Stream — чёткий бас на любом уровне громкости.
Монитор построен по схеме с раздельным усилением: два усилителя класса D по 56 Вт (суммарно 112 Вт) отдельно питают НЧ- и ВЧ-динамики. Переключатель Boundary EQ (полочный фильтр на 50 Гц: 0, −1,5 или −3 дБ) компенсирует подъём низких частот при установке у стены или на столе, а регулятор HF Trim (−2, 0, +2 дБ) позволяет подстроить звучание под акустику помещения.

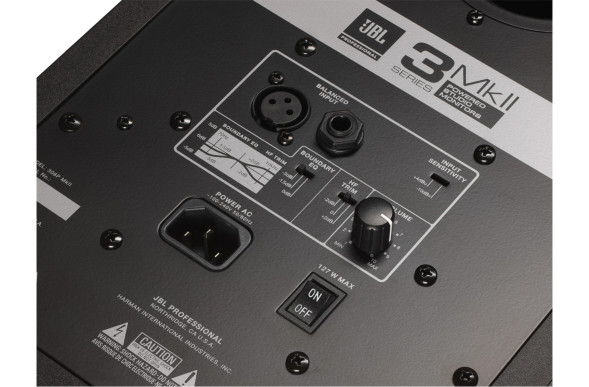

Для подключения предусмотрены симметричные входы XLR и Jack 6,3 мм TRS с переключателем чувствительности +4 дБu / −10 дБВ и регулятором громкости. Монитор разработан по критериям JBL Linear Spatial Reference (72 измерения по окружности 360°) и проходит 100-часовой тест на полной мощности.
- НЧ-динамик 8″ (203 мм) и ВЧ-динамик 1″ (25 мм) с мягким куполом
- Волновод Image Control и фазоинвертор Slip Stream
- Раздельное усиление: 2 × 56 Вт, класс D
- Частотная характеристика 45 Гц – 20 кГц (±3 дБ)
- Boundary EQ и HF Trim для настройки под помещение
- Входы XLR и Jack 6,3 мм TRS, переключатель +4 дБu / −10 дБВ
Технические характеристики
| Тип | активный двухполосный студийный монитор |
| Частотная характеристика (±3 дБ) | 45 Гц – 20 кГц |
| Частотный диапазон (−10 дБ) | 37 Гц – 24 кГц |
| НЧ-динамик | 203 мм (8″) |
| ВЧ-динамик | 25 мм (1″), мягкий купол |
| Частота раздела | 1800 Гц, акустический фильтр Линквица–Райли 4-го порядка |
| Схема усиления | раздельное (bi-amp) |
| Усилитель ВЧ | 56 Вт, класс D |
| Усилитель НЧ | 56 Вт, класс D |
| Чувствительность | 92 дБ / 1 м (вход −10 дБВ) |
| Максимальное непрерывное звуковое давление | 102 дБ |
| Максимальное пиковое звуковое давление | 112 дБ |
| Максимальный пиковый входной уровень | +6 дБВ / +20,3 дБu |
| Угол раскрытия (Г × В) | 120° × 90° |
| Отношение сигнал/шум | 75 дБА (А-взвешенное), 70 дБ (невзвешенное), относительно 2,83 В RMS |
| Искажения системы | < 10 % КНИ на максимальной мощности при полном срабатывании компрессора/лимитера |
| Электрические искажения | 0,2 % КНИ на 1 кГц при 2,83 В RMS; < 1 % КНИ на 1 кГц при полной мощности |
| Входы | 1 × XLR (гнездо), 1 × Jack 6,3 мм TRS (гнездо), симметричные |
| Чувствительность входа | переключатель +4 дБu / −10 дБВ |
| HF Trim | полочный фильтр 4,4 кГц: −2, 0, +2 дБ |
| Boundary EQ | полочный фильтр 50 Гц: −3, −1,5, 0 дБ |
| Магнитное экранирование | допускается установка рядом с чувствительным к магнитным полям оборудованием |
| Питание | 100–240 В (±10 %), 50/60 Гц |
| Корпус | МДФ 15 мм, фазоинвертор Slip Stream |
| Отделка | матовый чёрный ПВХ |
| Передняя панель | литой структурный ABS |
| Размеры (В × Ш × Г) | 419 × 254 × 308 мм |
| Размеры транспортной упаковки (В × Ш × Г) | 491 × 326 × 372 мм |
| Вес нетто | 8,1 кг |
| Вес брутто | 9,4 кг |
Комплект поставки
студийный монитор, кабель питания, краткое руководство по установке, 4 самоклеящиеся резиновые ножки
