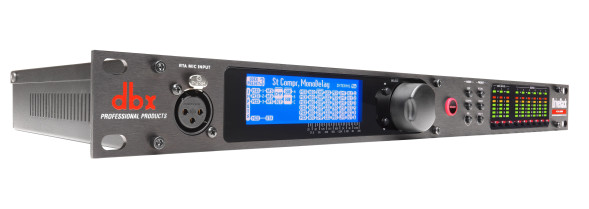

dbx DriveRack VENU360 — процессор управления акустическими системами с 3 входами и 6 выходами, который устанавливается между микшерным пультом и усилителями. Производитель позиционирует его как преемника DriveRack 260: в нём улучшены AutoEQ и подавление обратной связи AFS, добавлены входы и сетевое управление.
Автоматическая эквализация AutoEQ с измерительным микрофоном RTA выставляет уровни и эквализацию помещения с помощью синусоидальной развёртки. Она работает в выходном каскаде, поэтому позволяет настраивать отдельные подсистемы: портал, мониторы, зоны и линии задержки. Мастера настройки помогают с коммутацией, балансировкой уровней, AutoEQ, AFS, выбором пресетов акустики и мониторного тракта.
Два из трёх входов XLR переключаются между аналоговым сигналом и цифровым AES. Управление процессором возможно по локальной сети из приложений для Android, iOS, Mac и Windows.
- 3 аналоговых входа (2 из них — с поддержкой AES), 6 выходов XLR
- AutoEQ и подавление обратной связи AFS
- На входе: компрессор dbx, 31-полосный графический и 12-полосный параметрический эквалайзеры, субгармонический синтезатор, гейт, задержка бэклайна
- На выходе: кроссовер до моно 6-полосной системы, AutoEQ, компрессор, АРУ, лимитеры dbx, задержки до 1000 мс
- Сетевое управление с мобильных устройств и компьютера
- Обработка 32 бит с плавающей точкой, частота 48/96 кГц
Технические характеристики
| Тип | процессор управления акустическими системами, 3 входа × 6 выходов |
| Входы | 3 аналоговых линейных / 2 цифровых AES (общие разъёмы) + 1 вход микрофона RTA |

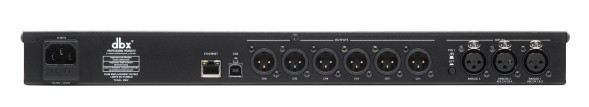

| Разъёмы входов | 3 × XLR (мама), 2 из них переключаются аналог/AES; 1 × XLR (мама) для микрофона RTA |
| Тип входов | электронно-балансные, с ВЧ-фильтрацией |
| Входное сопротивление | > 30 кОм (балансный) |
| Максимальный входной уровень | > +28 дБu (балансный, КНИ ≤ 1 %) |
| Коэффициент ослабления синфазного сигнала (CMRR) | > 50 дБ на 1 кГц |
| Фантомное питание входа RTA | +48 В |
| Выходы | 6 линейных (XLR, папа) |
| Тип выходов | электронно-балансные, с ВЧ-фильтрацией |
| Выходное сопротивление | 120 Ом (балансный) |
| Максимальный выходной уровень | +22 дБu (балансный, КНИ ≤ 1 %) |
| Задержка выравнивания | до 1000 мс на выходной канал |
| АЦП | 24 бит, dbx Type IV |
| Динамический диапазон АЦП | 117 дБ (A-взвеш.), 114 дБ (невзвеш.), полоса 22 кГц |
| Динамический диапазон Type IV | 129 дБ (A-взвеш.) и 126 дБ (невзвеш.) на транзиентном материале; типично 121 дБ (A-взвеш.) на программном материале |
| ЦАП | 24 бит |
| Динамический диапазон ЦАП | 116 дБ (A-взвеш.), 113 дБ (невзвеш.), полоса 22 кГц |
| Разрядность обработки | 32 бит с плавающей точкой |
| Частота дискретизации | 48/96 кГц (32–192 кГц с преобразованием частоты) |
| Динамический диапазон системы | 114 дБ (A-взвеш.), 110 дБ (невзвеш.) |
| КНИ + шум | 0,0025 % (типично, +4 дБu, 1 кГц, усиление 0 дБ) |
| Частотная характеристика | 20 Гц – 20 кГц (+0/−0,5 дБ) |
| Переходное затухание между каналами | < −97 дБ, типично −105 дБ (20 Гц – 20 кГц, +4 дБu) |
| Задержка прохождения сигнала | аналоговый вход: 2,57 мс (48 кГц), 2,28 мс (96 кГц); вход AES: 2,31 мс (48 кГц), 2,15 мс (96 кГц) |
| Обработка на входе | компрессор dbx, AFS, 31-полосный графический эквалайзер, 12-полосный параметрический эквалайзер, субгармонический синтезатор, задержка бэклайна, гейт |
| Обработка на выходе | кроссовер (до моно 6-полосной системы), 12-полосный AutoEQ, компрессор dbx, АРУ, субгармонический синтезатор, гейт, задержки до 1000 мс, 8-полосные параметрические эквалайзеры, лимитеры dbx, задержки выравнивания |
| Управление | передняя панель; по сети — приложения для Android, iOS, Mac, Windows |
| Питание | 100–240 В AC, 50/60 Гц |
| Потребляемая мощность | 18 Вт |
| Высота в стойке | 1U |
| Размеры (В × Г × Ш) | 44 × 203,2 × 482,6 мм |
| Вес | 2,49 кг |
| Вес в упаковке | 3,22 кг |
| Артикул производителя | DBXVENU360-V-EU |
