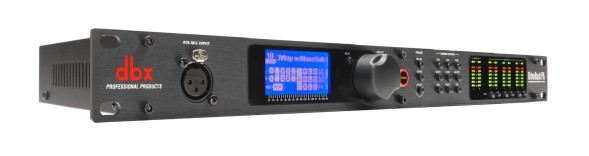

dbx DriveRack PA2 — процессор управления акустическими системами, который устанавливается между микшерным пультом и усилителями мощности. Он настраивает и защищает акустику: содержит кроссовер, эквализацию, лимитеры, задержки и встроенные пресеты акустических систем ведущих производителей.
Мастера настройки (Setup Wizard) последовательно проводят через выбор акустики, балансировку уровней, автоматическую эквализацию помещения AutoEQ и настройку подавления обратной связи AFS. AutoEQ с измерительным микрофоном RTA выравнивает АЧХ системы за секунды, а AFS распознаёт и подавляет возбуждение без заметного влияния на звучание.
Управление возможно с передней панели или по Ethernet из приложений для Android, iOS, Mac и Windows. Входная задержка позволяет выровнять портальную систему относительно бэклайна. Процессор имеет 2 линейных входа, отдельный вход измерительного микрофона и 6 выходов XLR.
- Мастера настройки, автоматическая эквализация AutoEQ
- Подавление обратной связи AFS
- На входе: компрессор dbx, графический и 8-полосный параметрический эквалайзеры, субгармонический синтезатор
- На выходе: кроссовер (широкополосный, 2- или 3-полосный), параметрические эквалайзеры, лимитеры dbx, задержки выравнивания
- Управление по Ethernet с мобильных устройств и компьютера

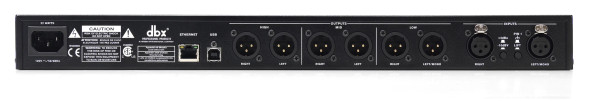

- 2 входа XLR, вход микрофона RTA, 6 выходов XLR
Технические характеристики
| Тип | процессор управления акустическими системами |
| Входы | 2 линейных (XLR, мама) + 1 вход измерительного микрофона RTA (XLR, мама) |
| Тип входов | электронно-балансные, с ВЧ-фильтрацией |
| Входное сопротивление | > 50 кОм |
| Коэффициент ослабления синфазного сигнала (CMRR) | > 45 дБ |
| Фантомное питание входа RTA | +15 В |
| Эквивалентный входной шум микрофонного входа | < −117 дБ (22 Гц – 22 кГц, 150 Ом) |
| Выходы | 6 линейных (XLR, папа) |
| Тип выходов | электронно-балансные, с ВЧ-фильтрацией |
| Выходное сопротивление | 120 Ом |
| Максимальный выходной уровень | +20 дБu |
| АЦП | dbx Type IV |
| Динамический диапазон АЦП | 112 дБ (A-взвеш.), 110 дБ (невзвеш.) |
| Динамический диапазон ЦАП | 112 дБ (A-взвеш.), 110 дБ (невзвеш.) |
| Динамический диапазон Type IV | 123 дБ (A-взвеш.) и 121 дБ (невзвеш.) на транзиентном материале; типично 115 дБ (A-взвеш.) на программном материале, полоса 22 кГц |
| Динамический диапазон системы | > 110 дБ (A-взвеш.), > 107 дБ (невзвеш.) |
| Частота дискретизации | 48 кГц |
| Входная задержка | до 100 мс |
| Задержка выравнивания | 10 мс на канал (60 мс суммарно) |
| КНИ + шум | 0,003 % (типично, +4 дБu, 1 кГц, усиление 0 дБ) |
| Частотная характеристика | 20 Гц – 20 кГц (±0,5 дБ) |
| Переходное затухание между каналами | < −110 дБ, типично −120 дБ; вход–выход < −100 дБ |
| Обработка на входе | компрессор dbx, AFS, графический эквалайзер, 8-полосный параметрический эквалайзер (AutoEQ), субгармонический синтезатор |
| Обработка на выходе | кроссовер (широкополосный, 2- или 3-полосный), 8-полосные параметрические эквалайзеры, лимитеры dbx, задержки выравнивания |
| Управление | передняя панель; Ethernet — приложения для Android, iOS, Mac, Windows |
| Питание | 220–240 В AC, 50/60 Гц (версия EU) |
| Потребляемая мощность | 22 Вт |
| Высота в стойке | 1U |
| Размеры (В × Г × Ш) | 44 × 146 × 482,6 мм |
| Вес | 2,4 кг |
| Вес в упаковке | 3,1 кг |
| Артикул производителя | DBXPA2-V-EU |
