Клавиши, ноутбук и стереоплеер обычно нужно отправить на пульт одновременно: два сигнала, два канала, два шнура. Двухканальный активный директ-бокс решает это одним прибором. Оба входа превращаются в симметричные выходы XLR, и по длинной кабельной трассе сигнал идёт без гула и наводок.
Входы под любой источник

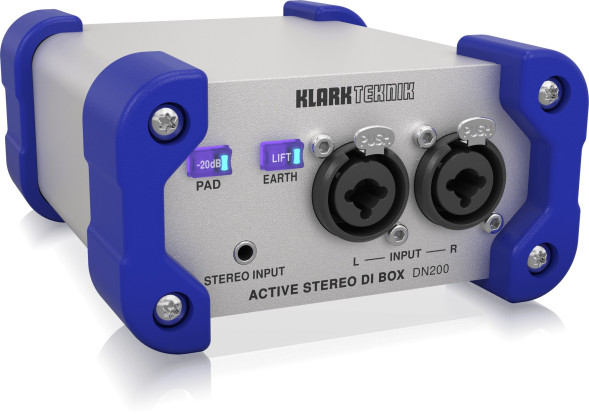

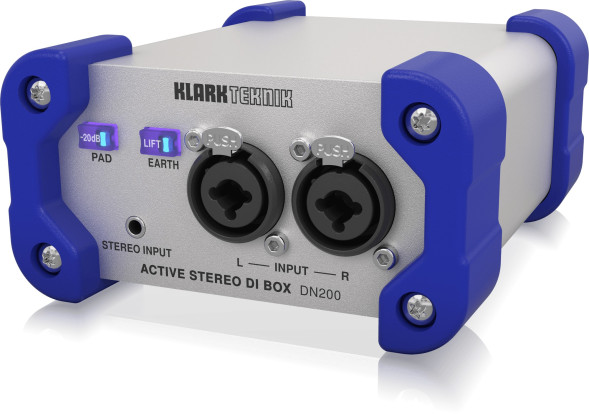

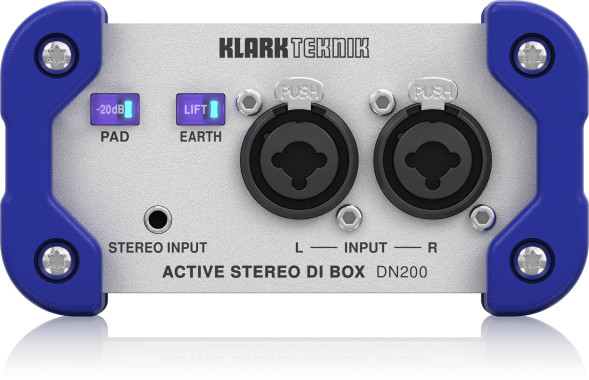

На каждый канал приходится комбинированный разъём XLR / 6,3 мм TRS и отдельный сквозной вход Link 6,3 мм, параллельный первому: через него сигнал можно пустить на сценический усилитель. Есть и стереовход 3,5 мм (1/8" TRS) для телефона, плеера и ноутбука, так что переходники искать не придётся.
Не искажает источник
Входное сопротивление 1 МОм на разъёмах 6,3 мм и Link позволяет подключать пассивные звукосниматели и клавиши без потери верхов. Аттенюатор −20 дБ (PAD) снимает перегрузку, если сигнал слишком горячий. Допустимый входной уровень доходит до 28 дБu.
Чистый сигнал на выходе

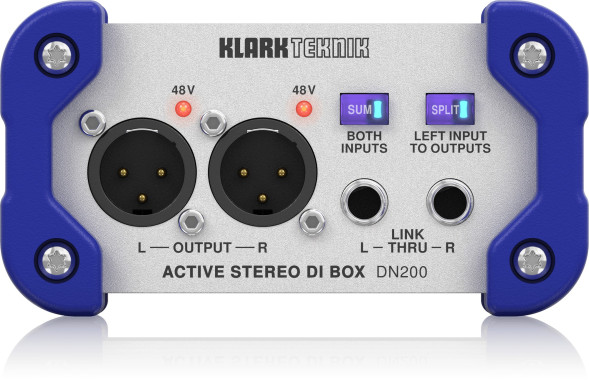

Два выхода XLR с выходным сопротивлением 50 Ом идут на пульт или стейдж-бокс. Диапазон 20 Гц – 20 кГц с допуском ±1 дБ, шум −103 дБu, искажения менее 0,005 %. Переходное затухание между каналами 100 дБ: левый и правый каналы не просачиваются друг в друга.
Питание и габариты
Питание фантомное, +48 В с пульта, потребление менее 10 мА на канал. Батарейки и розетка не нужны. Размеры 118 × 63 × 142 мм, вес 0,65 кг: бокс умещается в сумку и лежит на стойке рядом с источником.
Технические характеристики
| Тип | активный директ-бокс, 2 канала |
| Входы | 2 × комбинированный XLR / 1/4" TRS, 2 × 1/4" TRS Link (параллельные), 1 × 1/8" TRS стерео |
| Входное сопротивление | 1 МОм (Combo-разъём 1/4" и Link, балансный), 20 кОм (только XLR Combo), 500 кОм (1/8" TRS, небалансный) |
| Максимальный входной уровень | 28 дБu (Combo XLR и Link TRS, с аттенюатором), 21 дБu (1/8" TRS, с аттенюатором) |
| Аттенюатор | −20 дБ (PAD) |
| Выходы | 2 × XLR, 3-контактный |
| Выходное сопротивление | 50 Ом |
| Максимальный выходной уровень | 13 дБu на нагрузке 10 кОм, 10 дБu на нагрузке 600 Ом |
| Минимальная нагрузка | 600 Ом |
| Шум | −103 дБu (22 Гц – 22 кГц, без взвешивания, вход нагружен на 10 кОм) |
| Частотный диапазон | 20 Гц – 20 кГц (±1 дБ, нагрузка 10 кОм) |
| КНИ + шум | обычно менее 0,005 % (1 кГц, +10 дБu) |
| Переходное затухание между каналами | 100 дБ (1 кГц, входы нагружены) |
| Питание | фантомное +48 В |
| Потребляемый ток | менее 10 мА на канал |
| Размеры | 118 × 63 × 142 мм |
| Вес | 0,65 кг |
