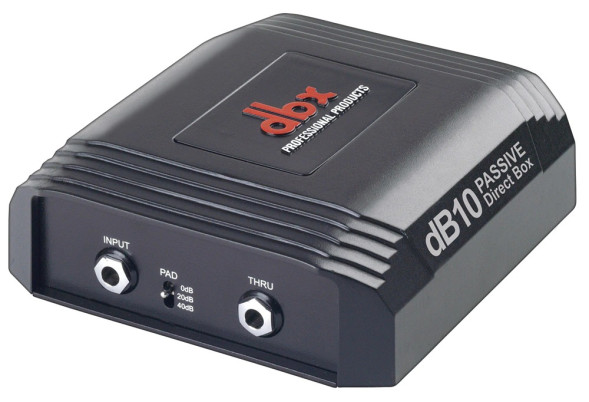

dbx dB10 — пассивный директ-бокс для подключения инструментов, линейных источников и выходов усилителей к микрофонному входу микшерного пульта. Конструкция на фирменном трансформаторе dbx в мю-металлическом экране обеспечивает гальваническую развязку и не требует питания.
Сигнал подаётся на высокоомный вход Jack 6,3 мм; параллельный выход Jack 6,3 мм позволяет одновременно передать сигнал на комбоусилитель. Балансный низкоомный выход выполнен на позолоченном разъёме Neutrik XLR.
Тумблеры позволяют выбрать аттенюатор 0/20/40 дБ для инструментального, линейного и акустического уровня, включить фильтр среза высоких частот, инвертировать полярность выхода и разорвать землю для устранения фона. Литой металлический корпус с резиновым основанием можно ставить друг на друга. Производитель рекомендует прибор для студии, гастролей и мобильных систем.
- Пассивная схема с экранированным трансформатором dbx
- Вход и параллельный выход Jack 6,3 мм
- Балансный выход XLR Neutrik с позолоченными контактами
- Аттенюатор 0/20/40 дБ
- Фильтр среза ВЧ, инверсия полярности, разрыв земли
- Литой металлический корпус с резиновым основанием
Технические характеристики
| Тип | пассивный директ-бокс, 1 канал |
| Вход | 1 × Jack 6,3 мм, небалансный, с ВЧ-фильтрацией (инструментальный / линейный / акустический уровень) |
| Входное сопротивление | 150 кОм (типично) |
| Максимальный входной уровень | +20 дБu (0 дБ), +40 дБu (−20 дБ), +60 дБu (−40 дБ) |
| Параллельный выход | 1 × Jack 6,3 мм, небалансный, с ВЧ-фильтрацией |
| Основной выход | XLR (папа), балансный, позолоченный Neutrik |
| Максимальный выходной уровень | 0 дБu |
| Трансформатор | фирменный dbx в мю-металлическом экране |
| Частотная характеристика | 20 Гц – 20 кГц (±2,5 дБ) |
| Шум | < −105 дБ (невзвеш., полоса 22 кГц) |
| Коэффициент нелинейных искажений | < 0,01 % (20 Гц – 20 кГц); < 0,005 % (1 кГц) |
| Переключатели | аттенюатор 0/20/40 дБ, фильтр Flat/High-Cut, инверсия полярности, разрыв земли |
| Питание | не требуется |
| Размеры (Д × Ш × В) | 148 × 138 × 56 мм |
| Вес | 0,65 кг |
| Артикул производителя | DBXDB10V |
