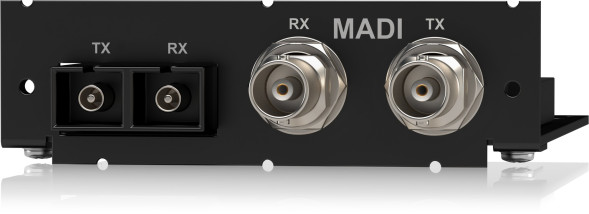

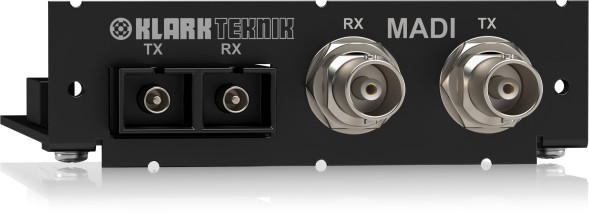

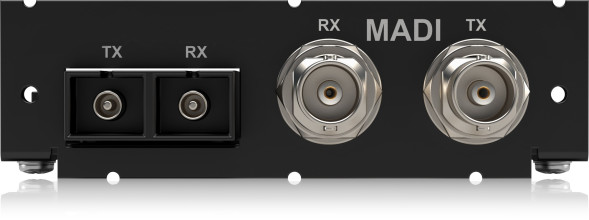

Klark Teknik KT-MADI — сетевой модуль, добавляющий интерфейс MADI в сетевые мосты Klark Teknik DN9650 и DN9652. Модуль обеспечивает до 64 двунаправленных каналов при 48 кГц или до 32 каналов при 96 кГц и подходит для подключения стороннего оборудования записи и воспроизведения.
KT-MADI поддерживает высокопроизводительные соединения «точка — точка» как по оптоволокну (разъём SC-Duplex), так и по коаксиальному медному кабелю (разъёмы BNC 75 Ом). Предусмотрен резервированный режим с автоматическим переключением с оптического на коаксиальный интерфейс при отказе оптической линии.
Модуль может работать как ведущее или ведомое устройство синхронизации MADI либо синхронизироваться от внешних источников тактовой частоты базового устройства DN9650 или DN9652. KT-MADI электрически и механически совместим с промышленным форматом Cirrus CM-1 и соответствует стандарту AES10-2008.
- MADI (AES10): до 64 двунаправленных каналов при 48 кГц и 32 при 96 кГц
- Совместимость: сетевые мосты Klark Teknik DN9650, DN9652 и модуль Midas NEUTRON-NB
- Дальность до 500 м по оптоволокну и до 200 м по коаксиальному кабелю
- Оптический интерфейс на разъёме SC-Duplex
- Коаксиальный интерфейс на разъёмах BNC 75 Ом
- Резервирование с переключением с оптики на медь
- Режимы синхронизации: ведущий, ведомый MADI или внешняя синхронизация от базового устройства
Технические характеристики
| Тип | сетевой модуль MADI формата Cirrus CM-1 |
| Стандарт | MADI, AES10-2008 |
| Число каналов | 64 двунаправленных при 48 кГц; 32 двунаправленных при 96 кГц |
| Интерфейсы | оптический SC-Duplex; коаксиальный BNC 75 Ом |
| Дальность передачи | до 500 м по оптоволокну, до 200 м по коаксиальному кабелю |
| Резервирование | автоматическое переключение с оптического на коаксиальный интерфейс |
| Синхронизация | ведущий MADI, ведомый MADI или внешняя через базовое устройство (интерфейс CM-1) |
| Совместимость | Klark Teknik DN9650, DN9652; Midas NEUTRON-NB |
| Размеры (Ш × Г × В) | 110 × 89 × 31 мм |
