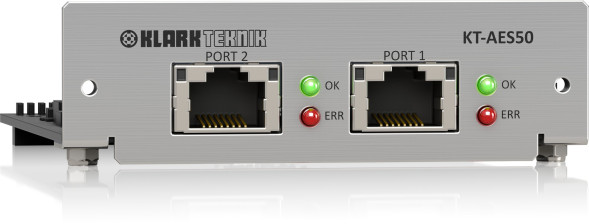

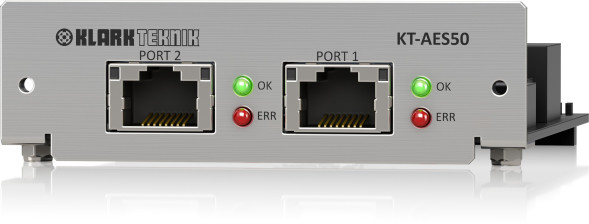

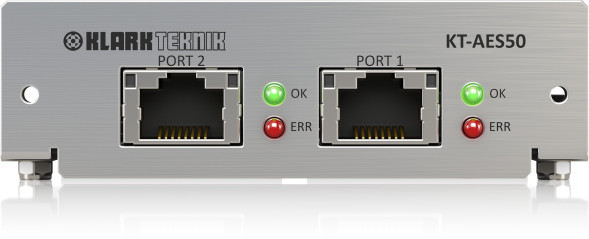

Klark Teknik KT-AES50 — двухпортовый сетевой модуль AES50 для сетевых мостов Klark Teknik DN9650 и DN9652, а также модуля расширения Midas NEUTRON-NB для аудиодвижка NEUTRON. Модуль обеспечивает до 48 двунаправленных каналов при частоте 48 и 96 кГц.
В системах 48 кГц два порта работают как резервированное соединение на 48 каналов, а при 96 кГц порты могут работать независимо (по 24 канала каждый, всего 48). Это позволяет соединять сети AES50 с частотами 96 и 48 кГц и увеличивать число каналов. Модуль синхронизируется от входящего сигнала AES50 или от внешнего источника через базовое устройство; светодиоды на панели показывают состояние обоих портов.
KT-AES50 электрически и механически совместим с форматом Cirrus CM-1 и совместим со всеми цифровыми пультами, аудиодвижками и цифровыми блоками ввода-вывода Midas, а также с другими устройствами AES50.
- Двухпортовый модуль AES50, до 48 двунаправленных каналов при 48 и 96 кГц
- Совместимость: Klark Teknik DN9650, DN9652 и Midas NEUTRON-NB
- 48 каналов с резервированием при 48 кГц
- Независимая работа портов по 24 канала при 96 кГц
- Синхронизация от входящего AES50 или внешняя через базовое устройство
- Светодиодная индикация состояния соединений AES50
- Разработан в Великобритании
Технические характеристики
| Тип | двухпортовый сетевой модуль AES50 формата Cirrus CM-1 |
| Разъёмы | 2 × RJ45 |
| Каналы при 48 кГц | 48 двунаправленных, оба порта (резервирование) |
| Каналы при 96 кГц | 1–24 через порт 1, 25–48 через порт 2 (независимо) |
| Частота дискретизации | 48 кГц / 96 кГц |
| Разрядность | 24 бит |
| Синхронизация | от базового устройства или внешняя (AES50), выбирается |
| Задержка | от 70 мкс (AES50), дополнительно 1 мс с преобразованием частоты (SRC) |
| Длина кабеля | Ethernet CAT5e до 100 м |
| Совместимость | Klark Teknik DN9650, DN9652; Midas NEUTRON-NB |
