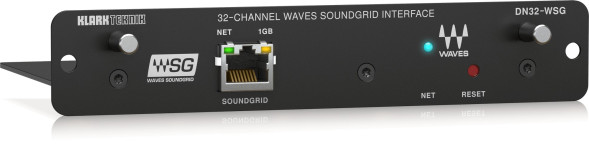

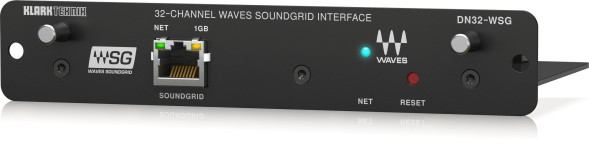

Klark Teknik DN32-WSG — карта расширения для микшерных пультов Midas M32 и Behringer X32, подключающая пульт к сети Waves SoundGrid. Она позволяет микшировать, записывать и воспроизводить многоканальный звук с обработкой плагинами Waves, запущенными на серверах SoundGrid или на подключённых компьютерах, с очень низкой задержкой.
Карта передаёт 32 канала в каждом направлении с частотой дискретизации 44,1 или 48 кГц и разрядностью 24 бит; круговая задержка сети может составлять от 0,8 мс в зависимости от сложности сетевой инфраструктуры. После настройки маршрутов в приложениях Waves (SuperRack, MultiRack, StudioRack) аудиотракты автоматически восстанавливаются при каждом включении; сетевых настроек в самом пульте не требуется.
В пультах M32/X32 обработку можно использовать как канальные вставки (до 6 вставок через Aux 1–6) или направлять до 32 входных сигналов на выходы карты и возвращать обработанные сигналы на входы. Для многоканальной записи и воспроизведения доступны приложения Waves Tracks Live и SoundGrid Studio (ASIO/Core Audio).
- Сетевой интерфейс Waves SoundGrid для Behringer X32 и Midas M32
- 32 входных и 32 выходных канала аудио по IP-сети
- 44,1 и 48 кГц, 24 бит
- Синхронизация по Ethernet (SoE) для цифровых сплитов и распределённой обработки
- Возможности резервирования и восстановления в сетевой системе
- Работа со стандартными компьютерами и сетевыми коммутаторами
- Запись и воспроизведение в Waves Tracks Live и SoundGrid Studio
Технические характеристики
| Тип | карта расширения Waves SoundGrid для пультов Midas M32 / Behringer X32 |
| Разъём | 1 × RJ45, Gigabit Ethernet 1 Гбит/с / 100 Мбит/с |
| Число входов / выходов | 32 / 32 |
| Частота дискретизации | 44,1 кГц / 48 кГц |
| Разрядность | 24 бит PCM |
| Синхронизация | синхронизация пульта по Ethernet (SoE) |
| Круговая задержка сети | от 0,8 мс (зависит от сетевой инфраструктуры) |

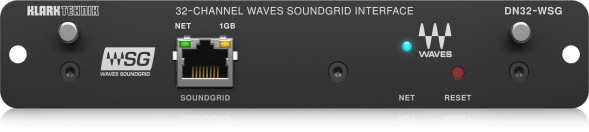

| Индикация | связь Ethernet (зелёный, мигает при активности), 1 Гбит/с (жёлтый), светодиод Network (RGB) |
| Требования к компьютеру | Intel Core i5 / i7 / Xeon / AMD Quad-Core, ОЗУ 8 ГБ, 8 ГБ свободного места на системном диске, проводной Ethernet 1 Гбит/с, экран от 1280 × 768 (рекомендуется Full HD) |
| Поддерживаемые ОС (по руководству) | Windows 10 64 бит, Mac OS X 10.11.6–10.14 (актуальные требования — на waves.com) |
| Размеры (В × Ш × Г) | 30 × 165 × 138 мм |
| Вес | 0,14 кг |
