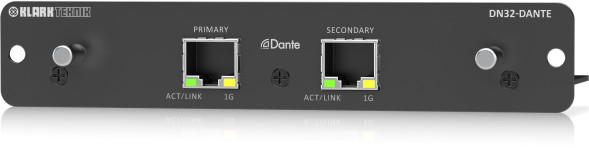

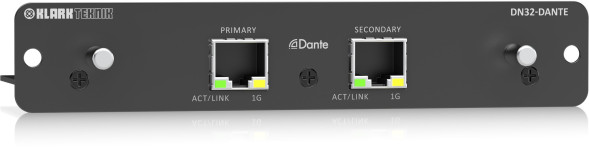

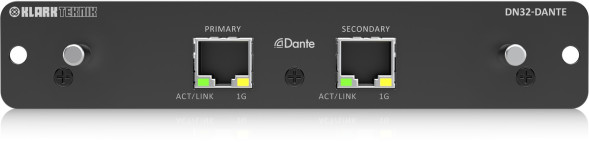

Klark Teknik DN32-DANTE — карта расширения для цифровых микшерных пультов Midas M32 и Behringer X32, добавляющая до 32 двунаправленных каналов сетевого звука Audinate Dante. Dante обеспечивает передачу несжатого многоканального цифрового звука с низкой задержкой и синхронизацией по стандартной IP-сети.
Карта оснащена двумя портами Gigabit Ethernet, соединёнными через встроенный коммутатор: по одному кабелю можно одновременно передавать данные дистанционного управления пультом и многоканальные аудиопотоки. При подключении обоих портов вторичный работает как резервный и автоматически активируется при пропадании основного соединения. Для работы требуются коммутаторы Gigabit или 100 Мбит/с с поддержкой QoS.
Встроенный высокоточный генератор может быть ведущим тактовым источником для сети Dante и пульта, либо пульт может раздавать тактовую частоту в сеть. Маршрутизация и настройки выполняются в бесплатном приложении Dante Controller; с помощью Dante Virtual Soundcard (Windows WDM/ASIO, macOS Core Audio) возможны запись и воспроизведение на компьютере, в том числе до 64 каналов при приёме сигналов с нескольких пультов.
- Совместимость: Midas M32 и Behringer X32
- До 32 двунаправленных каналов при 48 кГц
- Многоканальная запись и воспроизведение через Dante Virtual Soundcard (PC или Mac)
- Основной и вторичный порты Ethernet для резервированной сети Dante
- Синхронизация от внутренних часов сети Dante (PTP) или от пульта
- Удалённая настройка в Dante Controller
- Светодиодная индикация сетевой активности и скорости соединения
Технические характеристики
| Тип | карта расширения Audinate Dante для пультов Midas M32 / Behringer X32 |
| Разъёмы | 2 × RJ45, Gigabit Ethernet 1 Гбит/с (PRIMARY и SECONDARY) |
| Число входов / выходов | 32 / 32 |
| Частота дискретизации | 44,1 кГц / 48 кГц |
| Разрядность | 24 бит PCM |
| Синхронизация | встроенные часы сети Dante на основе IEEE 1588 PTP; источник: пульт («Local») или сеть Dante («DN32-DANTE») |
| Задержка системы | 0,25 мс, 0,5 мс, 1 мс или 5 мс (зависит от настройки сети в Dante Controller) |
| Режимы портов Ethernet | режим коммутатора (Switch Mode) или резервирование Dante (Redundancy Mode) |
| Индикация | 2 зелёных светодиода (связь Ethernet, мигают при активности сети), 2 жёлтых светодиода (связь 1 Гбит/с) |
| Требования Dante Controller (ПК) | процессор от 1 ГГц, ОЗУ 512 МБ, экран 1024 × 768, проводной интерфейс Ethernet |
| Требования Dante Virtual Soundcard (ПК) | двухъядерный процессор, ОЗУ 1 ГБ, проводной Ethernet (1 Гбит/с для более 32 × 32 каналов при 48 кГц) |
| Поддерживаемые ОС (по руководству) | Windows XP SP3 / 7 / 8 (ASIO, WDM), Mac OS X 10.5–10.9 (только Intel, Core Audio) |
