Relacart CS-302M — центральный блок проводной дискуссионной конференц-системы CS-302 с сетевым интерфейсом Dante. Блок работает с пультами, поддерживающими голосовую активацию: участник может включить микрофон и выступать без нажатия кнопок. Непосредственно к блоку подключается до 30 пультов, с блоками расширения питания EXP-124W — до 110.

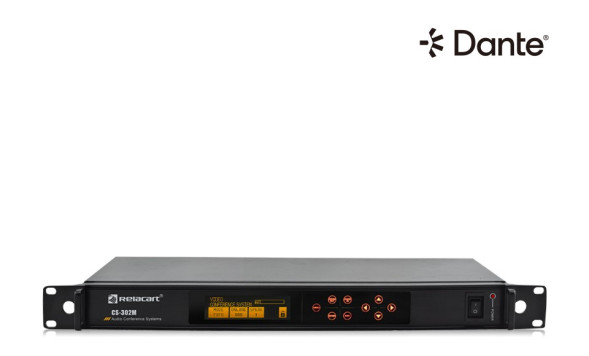

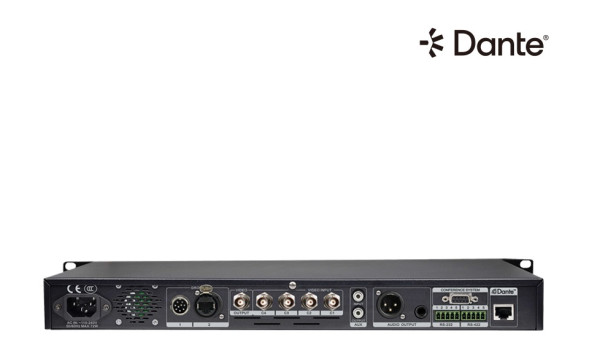

Блок выполнен в корпусе 1U с алюминиевой панелью, OLED-дисплеем и сенсорными кнопками; на дисплее отображаются состояние микрофонов, режим работы и число выступающих. Предусмотрены автоматическая регулировка усиления для подавления обратной связи, выход на запись, аудиовыходы XLR, 6,35 мм и RCA, вход RCA, порт Dante, 4 видеовхода и 1 видеовыход BNC (SD/HD SDI) для систем видеослежения, интерфейсы управления DB9, RS-232 и RS-422.
- До 110 конференц-пультов (до 30 без блоков расширения)
- Одновременно включённых микрофонов: 2, 3 или 4
- Сетевой аудиоинтерфейс Dante (RJ45)
- Видеовходы BNC × 4 и видеовыход BNC × 1 для систем видеослежения
- Интерфейсы управления DB9, RS-232, RS-422
- OLED-дисплей и сенсорные кнопки
- Корпус 1U для рэковой стойки
Технические характеристики
| Тип | центральный блок проводной конференц-системы с интерфейсом Dante |
| Корпус | 1U, стандарт EIA |
| Максимальное число конференц-пультов | 110 (до 30 без блоков расширения EXP-124W) |
| Одновременно включённых микрофонов | 2 / 3 / 4 |
| Частотный диапазон | 60 Гц – 18 кГц |
| Коэффициент нелинейных искажений | < 0,1 % (1 кГц) |
| Динамический диапазон | > 100 дБ |
| Отношение сигнал/шум | > 106 дБ (КНИ < 1 %, 1 кГц) |
| Подключение пультов | 9-контактный авиационный кабель с защитой от выпадения / сетевой кабель Cat5 (тип B), последовательное соединение |
| Порт расширения пультов | авиационный разъём 9-pin «папа» × 1, сетевой разъём «мама» × 1 |
| Аудиовыходы | XLR «папа» × 1, 6,35 мм стерео × 1, RCA × 1 |
| Аудиовход | RCA × 1 |
| Максимальный выходной уровень XLR | 14,6 дБu |
| Максимальный выходной уровень 6,35 мм | 14,6 дБu |
| Максимальный выходной уровень RCA | 9,8 дБu |
| Максимальный входной уровень RCA | 3,2 дБu |
| Интерфейс Dante | RJ45 × 1 |
| Видеовходы | BNC «мама» × 4 |
| Видеовыход | BNC «мама» × 1 |
| Сопротивление видеоинтерфейса | 75 Ом |
| Последовательный порт | DB9 «мама» × 1 |
| Интерфейс RS-232 | 5-контактная клеммная колодка Phoenix × 1 |
| Интерфейс RS-422 | 5-контактная клеммная колодка Phoenix × 1 |
| Дисплей | OLED |
| Кнопки | сенсорные |
| Питание | 90–264 В AC или 127–370 В, 47–63 Гц |
| Потребляемая мощность в режиме ожидания | 6 Вт |
| Номинальная мощность | 75 Вт / 24 В |
| Максимальная мощность | 100 Вт / 24 В |
| Размеры (В × Ш × Г) | 43 × 410 × 206 мм |
| Вес | около 2,3 кг |
Комплект поставки
Центральный блок, сетевой кабель питания, удлинительный кабель с авиационным разъёмом 9P или сетевой кабель 10 м, терминатор 9P или тройник-терминатор, аудиокабель 1 м, быстроразъёмный коннектор («мама») × 2, комплект для рэкового монтажа с винтами, краткое руководство
